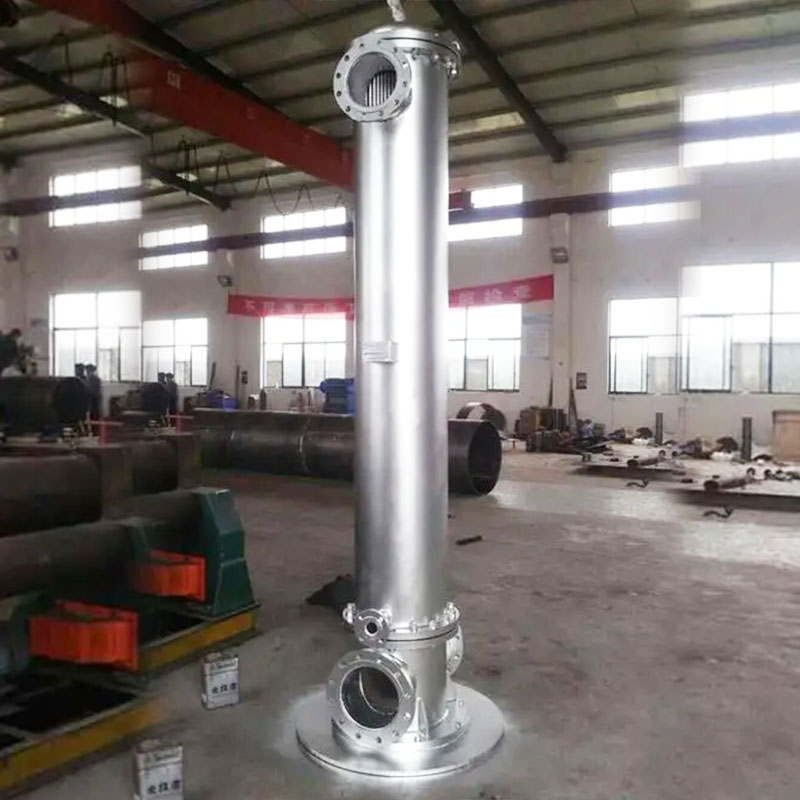

Vertikal Shell lan Tube Heat Exchanger

Wuxi Hongdinghua Chemical Equipment Co., Ltd., minangka produsen profesional Vertical Shell And Tube Heat Exchanger, wis pirang-pirang taun kerja sama karo para pelanggan saka industri petroleum, kimia, farmasi, perlindungan lingkungan, lan metalurgi. Exchanger panas minangka peralatan sing paling akeh digunakake ing antarane peralatan sing diwenehake dening Wuxi Hongdinghua Chemical Equipment Co., Ltd. Utamane kanggo penukar panas cangkang lan tabung.

Penukar panas cangkang lan tabung bisa diklasifikasikake dadi macem-macem jeneng miturut struktur internal, utawa miturut mode aliran medium ing cangkang lan penukar panas tabung, utawa aplikasi, kayata condenser, cooler, heater, preheater, reboiler, trap kadhemen, multi tube pass condenser, U-tube heat exchanger, floating head heat exchanger, packing box heat exchanger.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. nggolongake akeh penukar panas cangkang lan tabung miturut posisi instalasi nggunakake istilah sing luwih intuisi lan bisa dingerteni:

Cangkang vertikal lan penukar panas tabung

Penukar panas cangkang lan tabung horisontal

Struktur dhasar kabeh penukar panas iki kanthi jeneng sing beda-beda meh padha karo struktur sing padha utawa padha;

Struktur penukar panas cangkang lan tabung kalebu ing ngisor iki:

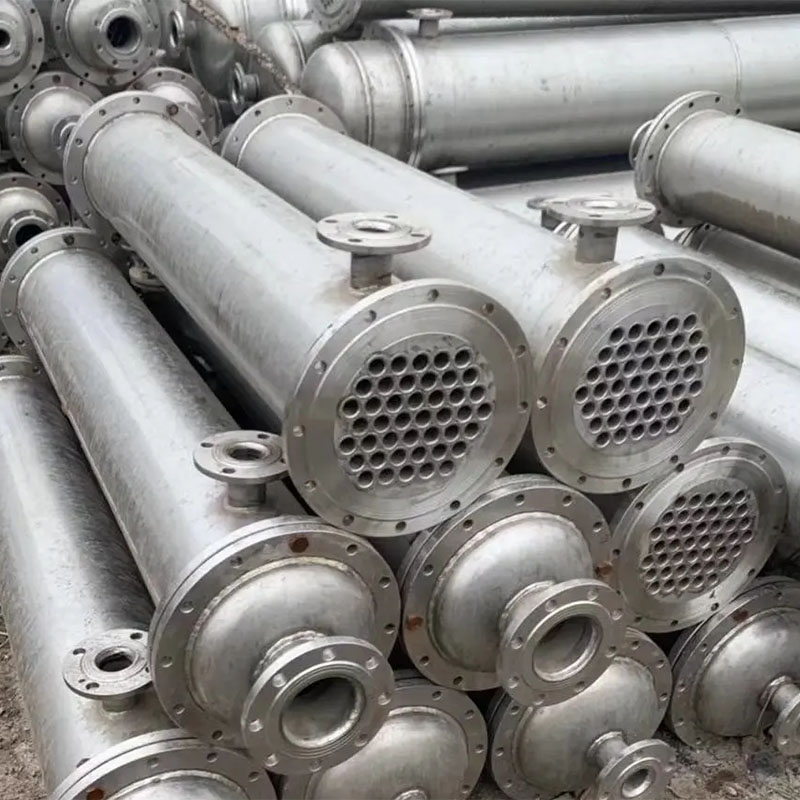

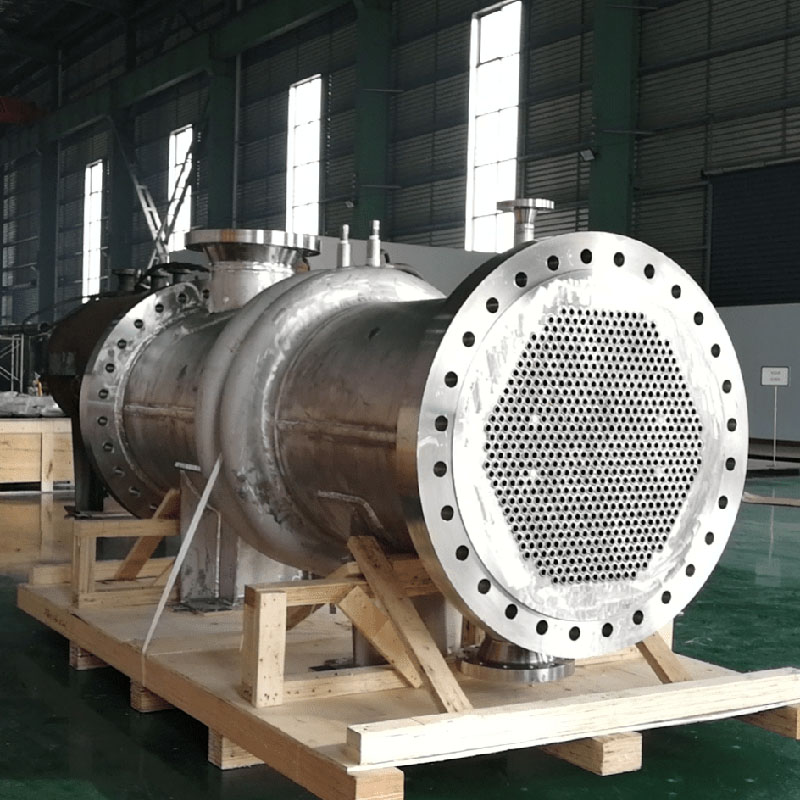

Penukar panas cangkang lan tabung utamane kasusun saka bonet (tutup integral), lembaran tabung, tabung, cangkang, lan piring baffle.

Biasane, cangkang iku silinder; Pipa kasebut lurus utawa U-shaped. Kanggo nambah efisiensi transfer panas saka exchanger panas, tabung Utas, tabung sirip, lan sapiturute uga bisa digunakake. Pola tata letak tabung kalebu segi telu padha, kothak, kothak sudhut, lan segitiga sudhut.

Karakteristik lan aplikasi Vertical Shell-Tube Heat Exchanger:

Cangkang vertikal lan penukar panas tabung kasusun saka cangkang lan bundel tabung sing ngemot akeh tabung, lan ijol-ijolan panas antarane cairan kadhemen lan panas ditindakake liwat tembok tabung. Minangka peralatan exchange panas standar tradisional, shell lan tabung exchangers panas digunakake digunakake ing industri kimia, panyulingan lenga, industri petrokimia, daya, energi nuklir lan piranti industri liyane, utamané ing suhu dhuwur lan dhuwur-meksa lan exchangers panas gedhe-ukuran, kang Occupy kauntungan mutlak.

Vertikal Shell-Tube Heat Exchanger rincian:

Biasane, tekanan kerja cangkang vertikal lan penukar panas tabung bisa tekan 4 MPa, lan suhu kerja ing ngisor 200 . Ing sawetara kasus, tekanan lan suhu sing luwih dhuwur uga bisa digayuh. Umume, diameter cangkang ngisor 1800 milimeter, lan dawane tabung ngisor 9 meter. Ing sawetara kasus, ana uga tabung sing luwih gedhe utawa luwih dawa.

Lumahing tembok saka mbendel tabung terlampir ing Nihan serves minangka lumahing transfer panas saka exchanger panas inter wall. Cangkang vertikal lan penukar panas tabung nduweni struktur sing prasaja, biaya murah, salib-bagean aliran sudhut, lan gampang kanggo ngresiki ukuran; Nanging, koefisien transfer panas kurang lan area lantai kurang saka cangkang lan penukar panas tabung horisontal. Bisa digawe saka macem-macem bahan struktural (utamane bahan logam) lan bisa digunakake ing suhu lan tekanan dhuwur, saengga paling akeh digunakake. Cangkang vertikal lan penukar panas tabung kalebu penukar panas banyu uap tabung tetep vertikal, penukar panas banyu uap cangkang vertikal lan tabung kanthi gabungan ekspansi, lan jinis liyane. Parameter kontrol utama penukar panas cangkang lan tabung yaiku area pemanasan, tingkat aliran banyu panas, kapasitas ijol-ijolan panas, lan parameter medium panas.

Nalika ngrancang lan nggawe penukar panas cangkang lan tabung vertikal, wenehi paramèter lan data teknis ing ngisor iki menyang Wuxi Hongdinghua Chemical Equipment Co., Ltd.

1. Tipe penukar panas: A: tipe tubular B: Tipe tabung U C: tipe kepala ngambang

2. Area pertukaran panas: ______m² (ã¡)

3. Tekanan kerja: Sisi tabung ______MPa Sisi cangkang ______MPa

4. Suhu kerja: sisih tabung ______â sisih cangkang ______â

5. Bahan:

sisih tabung A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Liyane

Sisi cangkang A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Liyane

6. Spesifikasi tabung pertukaran panas (diameter lan kekandelan tembok):

7. Tipe: A: Vertikal B: Horizontal

8. Sisi tabung: A: Pass tabung tunggal £ B: Pass tabung kaping pindho£ C: Pass tabung papat£ D: Pass tabung enem £

Cangkang vertikal lan penukar panas tabung
